WebExtraImage Phantom HSS-E 8% Radiusfrees‚ 4-snijder DIN 844-B kort‚ type N‚ TiAlN 16x32mm
WebExtraImage Phantom HSS-E 8% Radiusfrees‚ 4-snijder DIN 844-B kort‚ type N‚ TiAlN 16x32mm
Drawing Phantom HSS-E 8% Radiusfrees‚ 4-snijder DIN 844-B kort‚ type N‚ TiAlN 16x32mm
WebExtraImage
Op voorraad | 11 stuks

Phantom HSS-E 8% Radiusfrees‚ 4-snijder DIN 844-B kort‚ type N‚ TiAlN 16x32mm

363241600
WebCategoryImage Phantom HSS-E 8% Radiusfrees‚ 4-snijder DIN 844-B kort‚ type N‚ TiAlN 16x32mm
Drawing Phantom HSS-E 8% Radiusfrees‚ 4-snijder DIN 844-B kort‚ type N‚ TiAlN 16x32mm
WebCategoryImage
€ 83,50

DIN 844-B, cilindrische schacht met opspanvlak type Weldon (DIN 1835-B), uit M42-staal

Te verspanen materialenDownload legenda
Bij uitstek geschikt voor ongelegeerd en gelegeerd staal ≤600 N/mm²
45-50J
Bij uitstek geschikt voor ongelegeerd en gelegeerd staal 600 - 850 N/mm²
40-45I
Bij uitstek geschikt voor gelegeerd staal 850 - 1000 N/mm²
30-35J
Beperkt geschikt voor gelegeerd staal 1000 - 1400 N/mm²
20-25I
Beperkt geschikt voor aluminium en aluminiumlegeringen
130-145K
4550

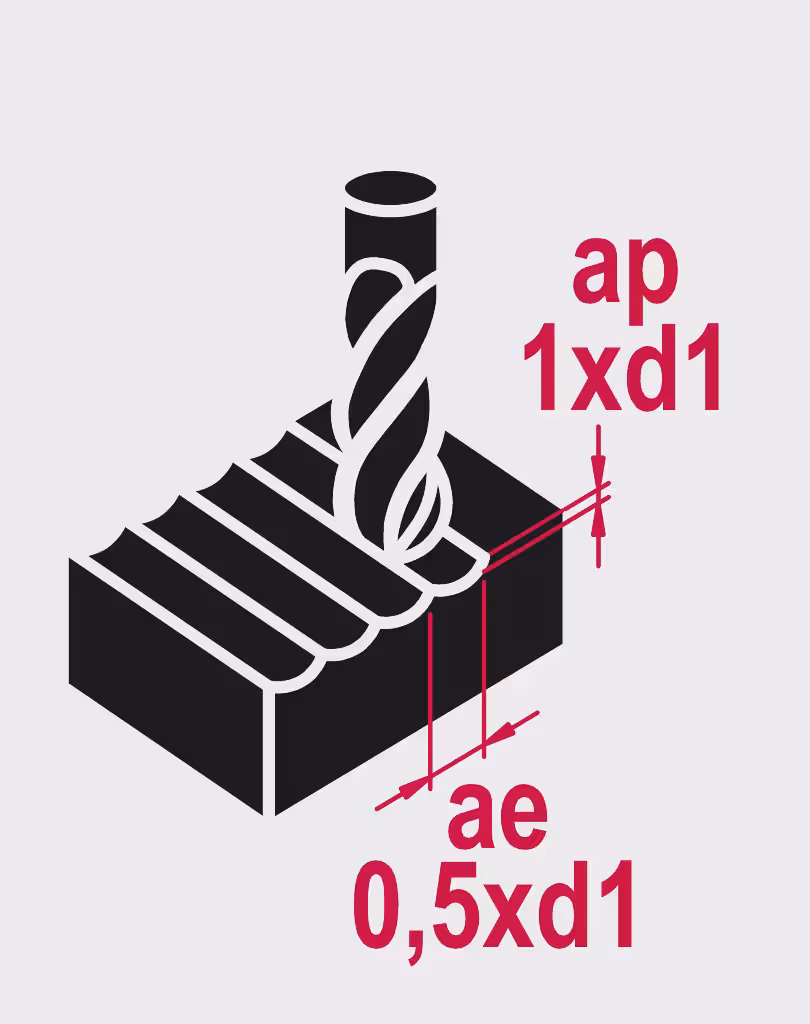

VC: 47 M/min,
Toerental n: 936 omw/min
Voeding per tand: 0.058 mm
Voeding f: 217 mm/min
  • kies radius (r) 8 mm
  • kies diameter ø (d1) 16 mm
  • kies spiraallengte (l2) 32 mm
  • 98.5% uit voorraad leverbaar
  • Live voorraad controleren
  • Op werkdagen voor 19:00 uur besteld, dezelfde dag verstuurd!
  • U kunt ons tot 18:00 uur bereiken

Specificaties

Radius (r)
8 mm
Diameter Ø (d1)
16 mm
Spiraallengte (l2)
32 mm
Totaallengte (l1)
92 mm
Schacht Ø (d2)
16 mm
Schachttype
Weldon (DIN 1835-B)
Aantal snijkanten (z)
4
Norm
DIN 844-B
Gereedschapsmateriaal
HSS-E 8%
Oppervlak
TiAlN
Koelkanaal
Nee
Spiraalhoek
30°
Tolerantie d1 (Tol. d1)
k12
Tolerantie d2 (Tol. d2)
h6
Tolerantie r (Tol. r)
±0‚02
Intrastat (HS) code
82077037
EAN code
8716563228653
